В АСУ ТП объектами управления являются технологические процессы, представляющие совокупность способов и средств проведения конкретных производственных операций по изготовлению промышленной продукции.

В таких системах осуществляют контроль технологических параметров, определяющих режим и качество обработки, состояние механизмов и др.

Задачей управления является оптимизация этих параметров

В основе технических средств систем автоматического управления лежат устройства, модули и элементы вычислительной техники, измерительной и преобразовательной электроники и телемеханики, силовых электрических цепей.

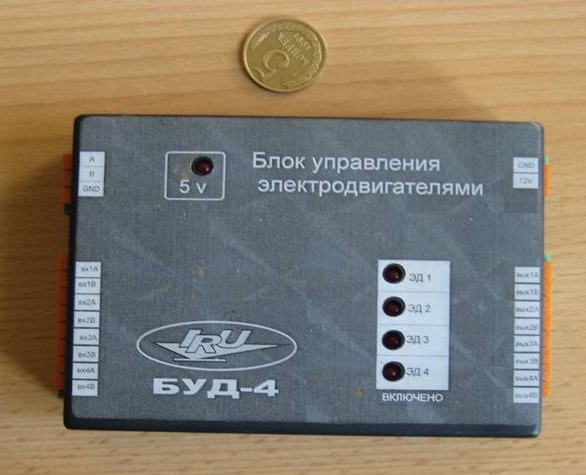

Блок управления электродвигателями

НАЗНАЧЕНИЕ УСТРОЙСТВА

Модуль дискретного ввода-вывода WMD-04 служит для управления промышленным технологическим оборудованием.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ • тип интерфейса –RS-485 • скорость обмена – 19200 бод • протокол обмена – WAKE • количество каналов дискретного ввода – 4 • количество каналов дискретного вывода – 4 • питание – внешнее 12 В, 300 мА • габариты – 130 x 95 x 25 мм

ОПИСАНИЕ УСТРОЙСТВА

Модуль имеет 4 канала дискретного ввода с гальванической развязкой и рабочим напряжением 220 В, а также 4 канала дискретного вывода. Каналы вывода выполнены на реле и способны коммутировать нагрузку с током до 5 А при напряжении до 220 В.

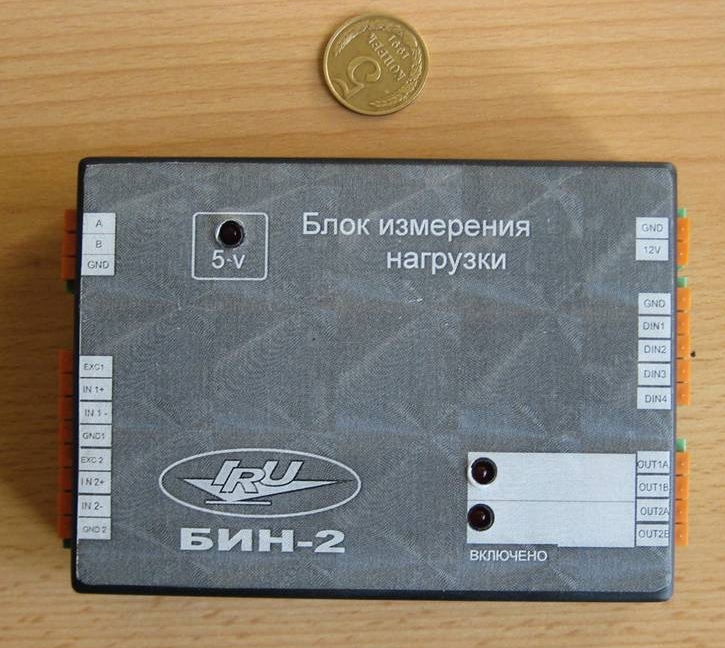

Блок измерения нагрузки

НАЗНАЧЕНИЕ УСТРОЙСТВА

Модуль аналогового ввода WMA-02 служит для управления промышленным технологическим оборудованием. Встроенный 24-разрядный АЦП с программируемым усилителем позволяет измерять сигналы с различных датчиков, таких как тензодатчики, датчики давления, термопары и т.д. При работе с термопарами для компенсации холодного спая можно использовать встроенный термометр. Для питания тензомостов имеется выход опорного напряжения +2.5 В, максимальный ток нагрузки – до 20 мА.

Модуль изображенный на странице применяется для измерения нагрузки электродвигателей.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ • скорость обмена – 19200 бод • выход опорного напряжения +2.5 В • встроенный датчик температуры • количество каналов дискретного ввода – 4 • количество каналов дискретного вывода – 2 • входной диапазон – 0…+2.5 В или ±2.5 В • количество каналов аналогового ввода – 2 • усиление встроенного PGA – 1…128 • питание – внешнее 12 В, 200 мА • габариты – 130 x 95 x 25 мм • протокол обмена – WAKE • разрядность АЦП – 24 бита • тип интерфейса –RS-485
