Изготавливаем устройства контроля вращения ведомых валов производственного оборудования типа КВВ

Технологическое оборудование, привод которых осуществляется через редукторы, соединительные муфты или другие промежуточные кинематические механизмы, требуют контроля вращения непосредственно выходного вала или вала, приводимого в движение цепью или лентой транспортера. Примером могут явиться нории, ленточные и скребковые транспортеры, шлюзовые затворы.

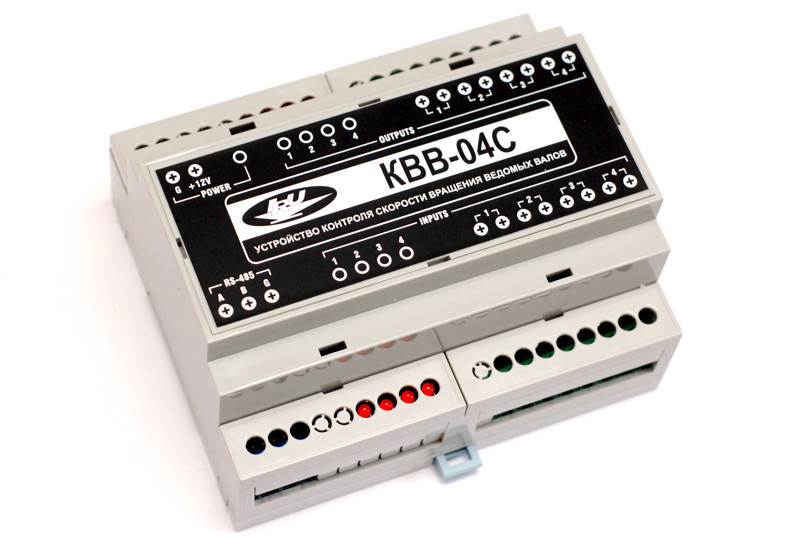

Устройство КВВ-4С предназначено для индикации ускоренного и замедленного вращения валов и отключения 4-х электродвигателей в случае спада скорости вращения валов ниже определенного уровня. Устройство выполнено в корпусе для монтажа на DIN-рейку. Контроль скорости вращения отдельных валов происходит независимо друг от друга. Применение устройства способствует выполнению пункта 4.16. ОСТ 8. 12. 01-84. (Работа норий и ленточных транспортеров без реле контроля скорости не допускается) .

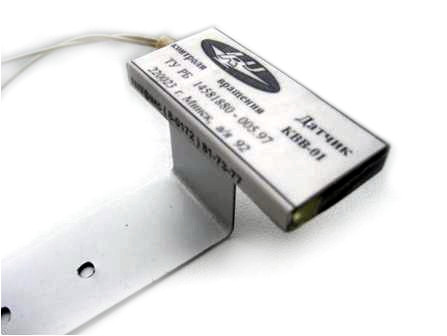

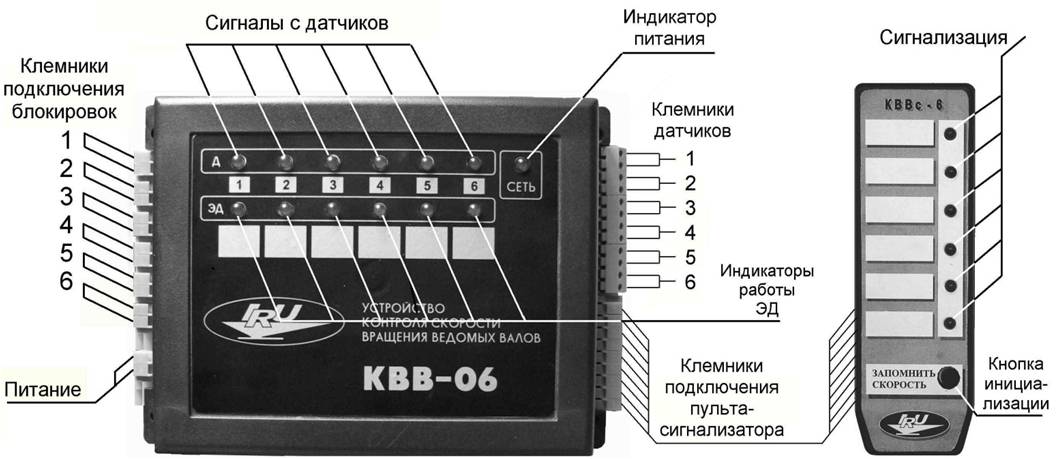

На рис.1 представлен комплект контроля вращения для 6-ти электродвигателей Модуль КВВ-06 с размерами 170х140х45 мм Питание 220 В, 50 Гц Датчик (рис 2) размером 50х25х5 мм в алюминиевом корпусе и подключаются по 2-х проводной схеме

В случае применения любых других типов датчиков предлагается модуль на шесть каналов для сопряжения работы с блокам КВВ-06.

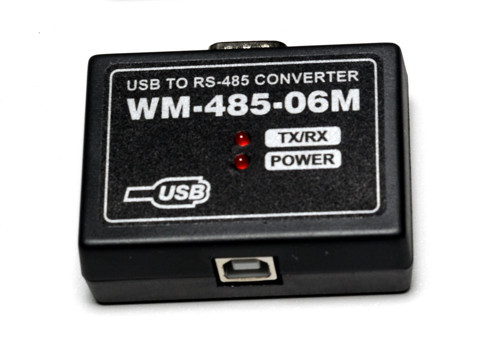

Изготавливаем адаптер связи USB -> RS-485

Питание от USB Габаритные размеры 85х60х18
