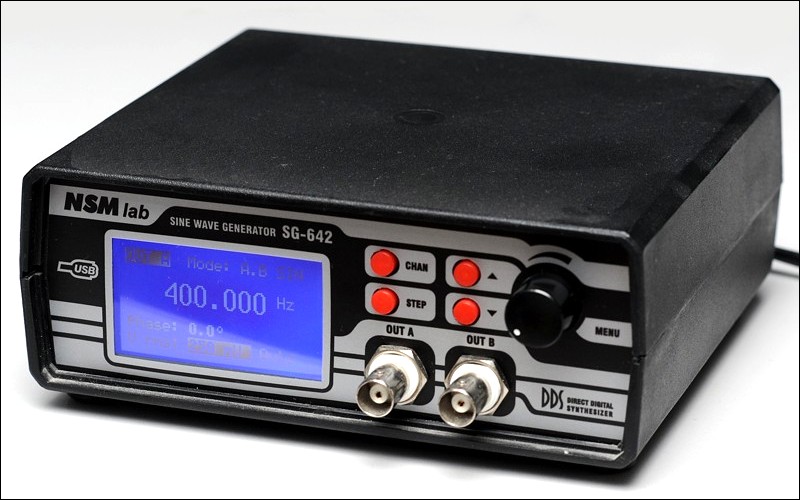

Двухканальный генератор синусоидального сигнала SG-642

• диапазон генерируемых частот – 0.1…50000 Гц
• минимальный шаг установки частоты – 0.001 Гц
• диапазон установки фазового сдвига – ±360°
• шаг установки фазового сдвига – 0.1°
• амплитуда выходного сигнала – 0…10 В
• минимальный шаг установки амплитуды – 0.01 В
• ослабление аттенюатора – 0, -20, -40 дБ
• выходное сопротивление – 50 Ом
• коэффициент гармоник на частоте 1 КГц, не более – 0.01 %
• 10 предустановок частоты
• режим выключения сигнала
• цифровая калибровка частоты
• цифровая калибровка амплитуды
• интерфейс – USB (гальваническая развязка)
• питание – сеть 220 В
• потребляемая мощность – не более 10 Вт
• габариты – 160 x 140 x 60 мм
• вес – 0.5 кг

Двухканальный генератор синусоидального сигнала SG-642 построен на основе прямого цифрового синтезатора частоты. Этот метод синтеза позволяет получить очень маленький шаг перестройки частоты. В данном генераторе он равен 0.001 Гц. Точность и стабильность выходной частоты обеспечена применением высокостабильного опорного кварцевого генератора. Начальное отклонение частоты устраняется процедурой цифровой калибровки. Благодаря применению 16-разрядного ЦАП достигается очень низкий коэффициент гармоник. Поскольку оба канала генератора работают от общего опорного генератора, отношение выходных частот остается постоянными в течение любого времени. Если оба канала запрограммированы на одну и ту же частоту, между ними можно задать любой фазовый сдвиг, который тоже будет оставаться постоянным в течение любого времени. Все эти качества, вместе с малыми габаритами и весом, выгодно отличают данный генератор от обычных аналоговых генераторов.

Прямой цифровой синтезатор частоты (DDS, Direct Digital Synthesizer) реализован программно на микроконтроллере ATmega88 фирмы "Atmel". Каждый канал синтезатора имеет 34-разрядный накопитель фазы, работающий на частоте 206 кГц. В памяти микроконтроллера содержится таблица 1/4 периода функции sin(), адресуемая накопителем фазы. Для полного использования разрешающей способности ЦАП на промежутках между табличными значениями производится линейная интерполяция функции sin(). Формирование синусоидального напряжения производится с помощью двухканального 16-разрядного ЦАП с шиной I2S TDA1543 фирмы "Philips". Сформированный аналоговый сигнал подвергается низкочастотной фильтрации с помощью фильтра Чебышева 4-го порядка. Отфильтрованный сигнал поступает на электронный аттенюатор, затем на выходной усилитель, после которого установлен пассивный аттенюатор.

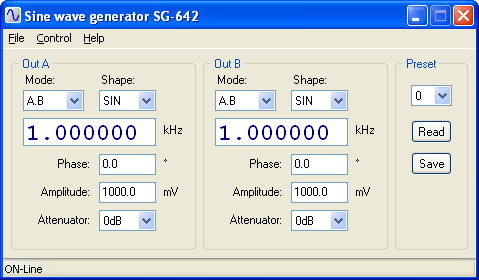

Генератор имеет интерфейс USB, что позволяет осуществлять управление с компьютера с помощью программы SG642.exe.

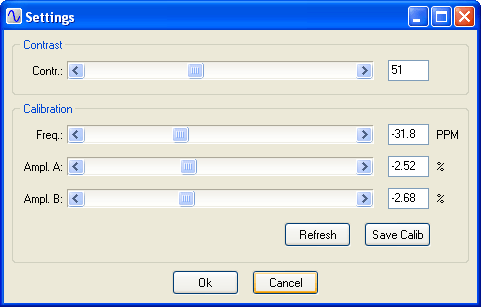

Кроме управления генератором программа имеет возможность произвести его калибровку.
