Двухканальный генератор прямоугольных импульсов PG-872

• количество выходных каналов – 2
• количество входов запуска – 1
• количество каналов внутренней синхронизации – 2
• режим внешнего и внутреннего запуска
• диапазон задания длительности импульсов – 10 нс…10 с
• дискретность задания длительности – 10 нс
• диапазон задания задержки – до 10 с
• дискретность задания задержки – 10 нс
• диапазон задания периода – 20 нс…10 с
• дискретность задания периода – 10 нс
• диапазон мертвого времени запуска – до 10 с
• дискретность задания мертвого времени – 10 нс
• длительность фронта* – 2 нс
• уровень выходных сигналов – –5…+10 В
• дискретность регулировки уровня – 10 мВ
• пределы аттенюатора: 0 дБ, –20 дБ, выкл.
• выходное сопротивление – 50 ом
• порог сигнала синхронизации – 5…+5 В
• дискретность регулировки порога – 10 мВ
• входное сопротивление синхровхода – 200 ом
• длительность сигнала синхронизации – не менее 10 нс
• отключаемый цифровой фильтр сигнала синхронизации
• измерение периода внешних синхроимпульсов
• запоминание десяти наборов параметров
• интерфейс – USB (гальваническая развязка)
• питание – сеть 220 В
• потребляемая мощность – не более 10 Вт
• габариты – 160 x 140 x 60 мм
• вес – 0.5 кг
* для амплитуды импульса 5 В, нагрузка 50 Ом, 100 пФ.

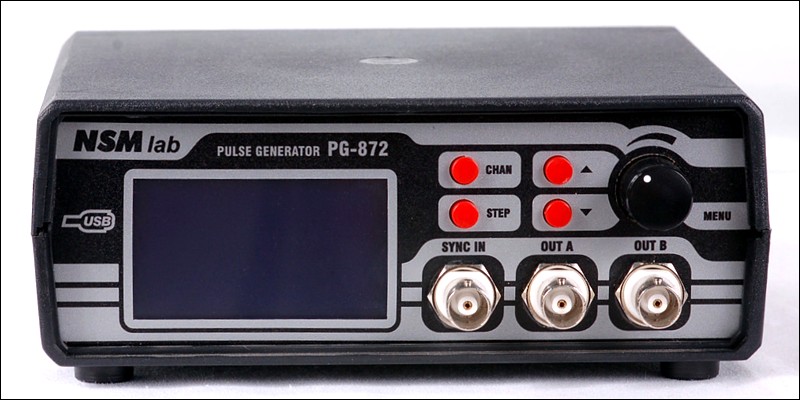

Генератор импульсов PG-872 предназначен для получения прямоугольных импульсов с программируемой задержкой и длительностью. Генератор имеет 2 независимых выходных канала, 1 канал внешней синхронизации и 2 канала внутренней синхронизации (режим автогенератора). Задержка между импульсом синхронизации и началом выходного импульса, а также длительность выходного импульса для каждого из каналов программируется индивидуально. Для каждого канала внутренней синхронизации индивидуально программируется период. Управление генератором осуществляется с передней панели при помощи кнопок и энкодера. На встроенный дисплей выводятся значения всех параметров. Кроме того, возможно управление генератором от компьютера. Для этого используется интерфейс USB с гальванической развязкой. Вместе с генератором поставляется библиотека в виде DLL, которая содержит все необходимые для управления PG-872 устройством функции, а также специализированное ПО, которое позволяет в полном объеме осуществлять управление генератором. Функции DLL могут быть использованы из среды LabVIEW.

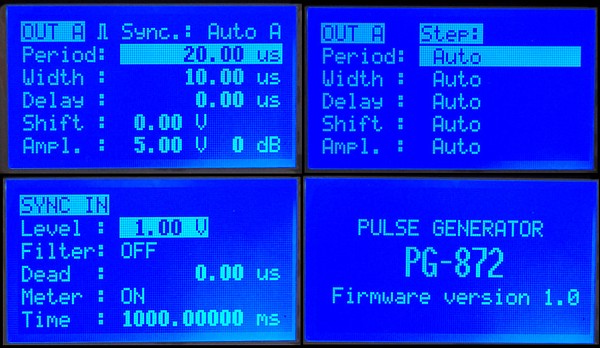

Для управления генератором используется система меню. Меню генератора отображаются на дисплее. Для задания параметров выходных импульсов каналов A и B служат меню «OUT A» и «OUT B» соответственно. Для управления режимами внешней синхронизации служит меню «SYNC». Общие настройки генератора осуществляются из меню «SERVICE». Кроме того, имеется меню заставки и меню информации, где выводятся данные о производителе и о модели генератора.

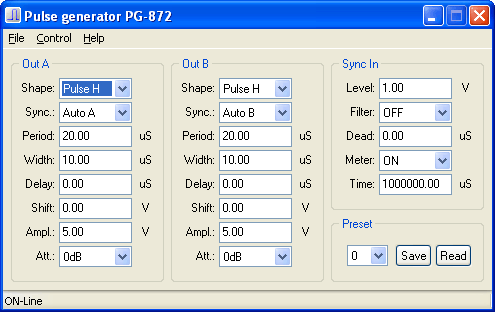

Генератор имеет интерфейс USB, что позволяет осуществлять управление с компьютера с помощью программы PG872.exe.
