Программируемый генератор импульсов G-200P

• количество выходных каналов – 5
• количество входов запуска – 2
• количество каналов внутренней синхронизации – 2
• режим внешнего и внутреннего запуска
• диапазон задания длительности импульсов – 10 нс…10 с
• дискретность задания длительности – 10 нс
• диапазон задания задержки – до 10 с
• дискретность задания задержки – 10 нс
• диапазон задания периода – 20 нс…10 с
• дискретность задания периода – 10 нс
• диапазон мертвого времени запуска – до 10 с
• дискретность задания мертвого времени – 10 нс
• уровни входных и выходных сигналов – +5 В TTL
• выходное сопротивление – 25 Ом
• входное сопротивление синхровходов – 10 кОм
• длительность сигнала синхронизации – не менее 10 нс
• интерфейс – USB (гальваническая развязка)
• питание – сеть 220 В
• потребляемая мощность – не более 10 Вт
• габариты – 200 x 190 x 70 мм
• вес – 0.7 кг

Программируемый генератор G-200P предназначен для получения прямоугольных импульсов с программируемой задержкой и длительностью. Генератор имеет 5 независимых выходных каналов, 2 канала внешней синхронизации и 2 канала внутренней синхронизации (режим автогенератора). Задержка между импульсом синхронизации и началом выходного импульса, а также длительность выходного импульса для каждого из 5-ти каналов программируется индивидуально. Для каждого входа внешней синхронизации индивидуально программируется мертвое время. Для каждого канала внутренней синхронизации индивидуально программируется период.

Управление генератором осуществляется с помощью компьютера, используется интерфейс USB с гальванической развязкой. Вместе с генератором поставляется библиотека в виде DLL, которая содержит все необходимые для управления устройством функции, а также специализированное ПО, которое позволяет в полном объеме осуществлять управление генератором. Функции DLL могут быть использованы из среды LabVIEW.

Основой устройства является микросхема программируемой логики (FPGA) семейства Cyclone фирмы «Altera». Управление устройством осуществляет микроконтроллер ATmega8 фирмы «Atmel». Он также обеспечивает связь с компьютером по интерфейсу USB и производит загрузку конфигурации FPGA . Для обмена используется протокол WAKE.

Питание устройства осуществляется от встроенного сетевого источника питания. Конструктивно устройство выполнено в пластмассовом корпусе размером 200 x 190 x 70 мм.

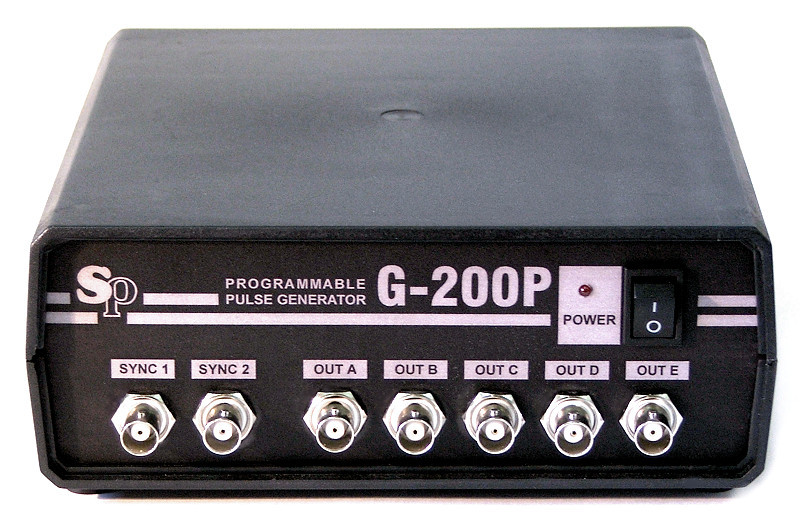

На передней панели устройства находится сетевой выключатель, светодиод индикации включения питания, 2 разъема внешней синхронизации и 5 выходных разъемов. Все разъемы типа BNC.

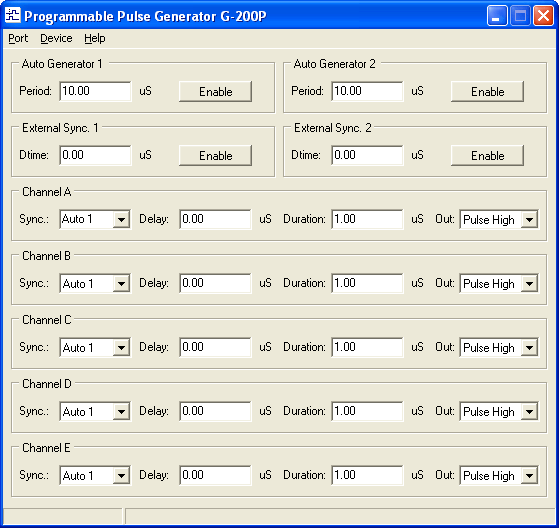

Вместе с устройством поставляется тестовая программа. Программа позволяет управлять всеми режимами устройства. Внешний вид окна управляющей программы показан ниже:
