Двухканальный счетчик фотонов CNT-202
• количество входных каналов – 2
• уровень входного сигнала – 0.1…5 В
• логика входного сигнала – положительная
• длительность входных импульсов - не менее 10 нс
• входное сопротивление – 50 Ом
• способ счета – метод двух счетчиков
• частота входных импульсов – не более 50 МГц
• емкость счетчика – 216
• количество временных каналов – до 8000
• задание длительности канала – внутреннее
• длительность канала – 1 мкс…1 с
• запуск – внешний или внутренний (программный)
• уровень сигнала запуска – 0.1…5 В
• логика сигнала запуска – положительная или отрицательная
• длительность импульса запуска – не менее 10 нс
• входное сопротивление входа запуска – 50 Ом
• интерфейс – USB и RS-232
• питание – сеть 220 В
• потребляемая мощность – не более 10 Вт
• габариты – 150 x 130 x 50 мм
• вес – 0.5 кг
Счетчик CNT-202 может использоваться для счета фотонов по двум каналам одновременно (при совместной работе с головкой счета фотонов), а также для других целей. Счетный канал построен по методу двух счетчиков, что обеспечивает счет с нулевым мертвым временем. Интерфейс USB позволяет подключать устройство как к настольным, так и к портативным компьютерам. Дополнительно имеется интерфейс RS-232. Пользователь может на выбор использовать любой из этих двух интерфейсов. Совместно со счетчиком фотонов может быть использован усилитель-дискриминатор AMP-601.
Основой устройства является микросхема программируемой логики (CPLD) EPM3256A фирмы "Altera". Управление устройством обеспечивает микроконтроллер ATmega8515 фирмы "Atmel". Он также обеспечивает связь с компьютером по интерфейсу USB и RS-232. Скорость обмена по RS-232 установлена равной 19200 бод. Для обмена используется протокол WAKE.
Питание устройства осуществляется от встроенного сетевого источника питания. Конструктивно устройство выполнено в пластмассовом корпусе размером 150 x 130 x 50 мм.

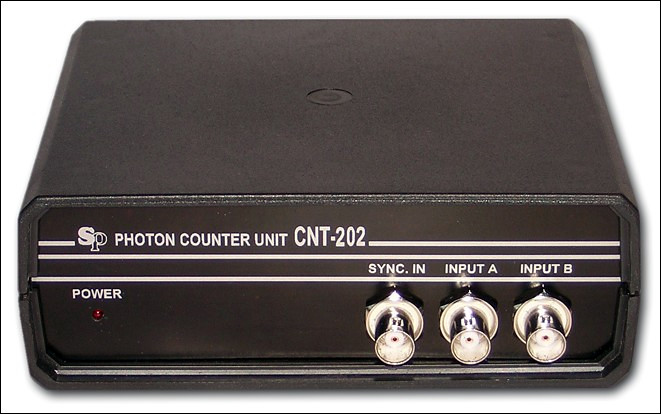

На передней панели устройства находится светодиод индикации включения питания, а также входные разъемы и разъем внешнего сигнала запуска. Все разъемы типа BNC.
Входной разъем "SYNC. IN" служит для подключения сигнала синхронизации (запуска счета). Запуск может осуществляться как по фронту, так и по спаду импульса синхронизации (выбирается программно). Если выбран программный запуск, входной сигнал "SYNC. IN" игнорируется. Импульсы на входе "SYNC. IN" могут иметь амплитуду от 0.1 до 5 В и длительность не менее 10 нс. Входное сопротивление составляет 50 ом. Порог входного компаратора устанавливается программно в диапазоне 0…+5 В. Оба канала счетчика запускаются синхронно.
Входные разъемы "A" и "B" служат для подачи счетных импульсов. Счет осуществляется по фронту входного импульса. Импульсы на входах "A" и "B" могут иметь амплитуду от 0.1 до 5 В и длительность не менее 10 нс. Входное сопротивление составляет 50 ом. Порог входных компараторов для входов "A" и "B" является общим и устанавливается программно в диапазоне 0…+5 В.
Все входы имеют встроенную защиту от перенапряжения и допускают максимальное напряжение до 20 В.
Для подключения к компьютеру может использоваться один из разъемов RS-232 или USB. Никаких переключений при переходе с одного типа интерфейса на другой в схеме счетчика производить не требуется.

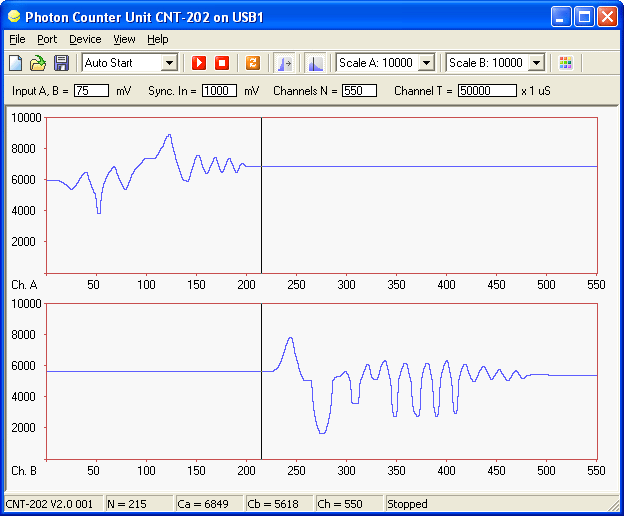

Вместе с устройством поставляется тестовая программа. Она позволяет управлять всеми режимами устройства, отображать результаты измерений и записывать их в файл (формат ASCII). Внешний вид окна управляющей программы показан ниже:
