Счетчик фотонов CNT-102
• количество входных каналов – 1
• уровень входного сигнала – 0.1…5 В
• логика входного сигнала – положительная
• длительность входных импульсов - не менее 10 нс
• входное сопротивление – 50 Ом
• способ счета – метод двух счетчиков
• частота входных импульсов – не более 50 МГц
• емкость счетчика – 212
• количество временных каналов – до 8000
• задание длительности канала – внутреннее
• длительность канала – 10 мкс…1 с
• запуск – внешний или внутренний (программный)
• уровень сигнала запуска – 0.1…5 В
• логика сигнала запуска – положительная или отрицательная
• длительность импульса запуска – не менее 10 нс
• входное сопротивление входа запуска – 50 Ом
• интерфейс – USB и RS-232
• питание – сеть 220 В
• потребляемая мощность – не более 10 Вт
• габариты – 150 x 130 x 50 мм
• вес – 0.5 кг
Счетчик CNT-102 может использоваться для счета фотонов при совместной работе с головкой счета фотонов, а также для других целей. Счетный канал построен по методу двух счетчиков, что обеспечивает счет с нулевым мертвым временем. Интерфейс USB позволяет подключать устройство как к настольным, так и к портативным компьютерам. Дополнительно имеется интерфейс RS-232. Пользователь может на выбор использовать любой из этих двух интерфейсов. Совместно со счетчиком фотонов может быть использован усилитель-дискриминатор AMP-601.
Основой устройства является микросхема программируемой логики (CPLD) EPM3128A фирмы "Altera". Управление устройством обеспечивает микроконтроллер ATmega8515 фирмы "Atmel". Он также обеспечивает связь с компьютером по интерфейсу USB и RS-232. Скорость обмена по RS-232 установлена равной 19200 бод. Для обмена используется протокол WAKE.
Питание устройства осуществляется от встроенного сетевого источника питания. Конструктивно устройство выполнено в пластмассовом корпусе размером 150 x 130 x 50 мм.

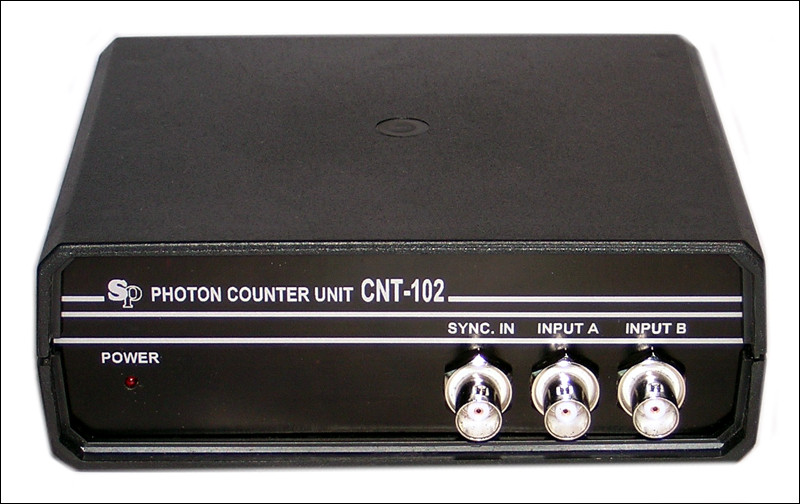

На передней панели устройства находится светодиод индикации включения питания, а также входные разъемы и разъем внешнего сигнала запуска. Все разъемы типа BNC.
Входной разъем "SYNC. IN" служит для подключения сигнала синхронизации (запуска счета). Запуск может осуществляться как по фронту, так и по спаду импульса синхронизации (выбирается программно). Если выбран программный запуск, входной сигнал "SYNC. IN" игнорируется. Импульсы на входе "SYNC. IN" могут иметь амплитуду от 0.1 до 5 В и длительность не менее 10 нс. Входное сопротивление составляет 50 ом. Порог входного компаратора устанавливается программно в диапазоне 0…+5 В.
Входной разъем "A" служит для подачи счетных импульсов. Счет осуществляется по фронту входного импульса. Импульсы на входе "A" могут иметь амплитуду от 0.1 до 5 В и длительность не менее 10 нс. Входное сопротивление составляет 50 ом. Порог входных компараторов для входов "A" и "B" является общим и устанавливается программно в диапазоне 0…+5 В.
Входной разъем "B" служит для разрешения счета. Разрешение производится сигналом НИЗКОГО уровня. Если счет должен быть разрешен постоянно, входной разъем "B" можно не подключать. Сигнал на входе "B" может иметь амплитуду от 0.1 до 5 В. Входное сопротивление составляет 50 ом. Порог входных компараторов для входов "A" и "B" является общим и устанавливается программно в диапазоне 0…+5 В.
Все входы имеют встроенную защиту от перенапряжения и допускают максимальное напряжение до 20 В.
Для подключения к компьютеру может использоваться один из разъемов RS-232 или USB. Никаких переключений при переходе с одного типа интерфейса на другой в схеме счетчика производить не требуется.

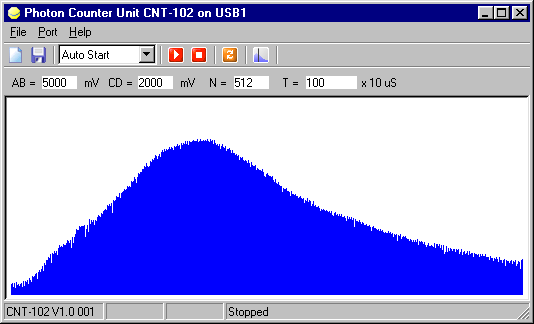

Вместе с устройством поставляется тестовая программа. Она позволяет управлять всеми режимами устройства, отображать результаты измерений и записывать их в файл (формат ASCII). Внешний вид окна управляющей программы показан ниже:
