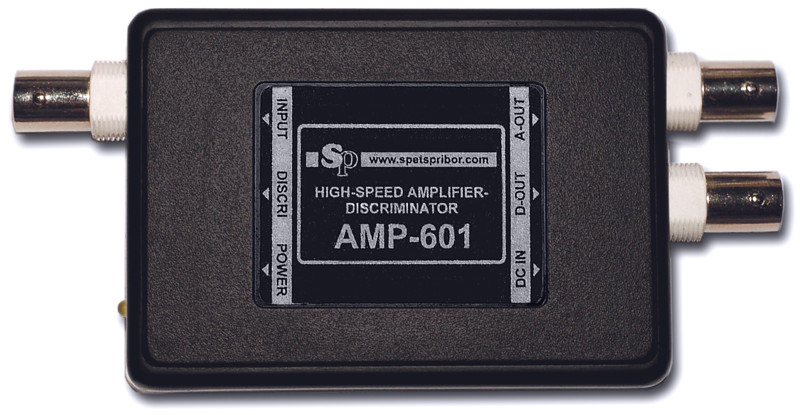

Усилитель-дискриминатор AMP-601

• входное сопротивление – 50 Ом
• порог дискриминации (приведенный ко входу) – ±25 мВ
• разрешение парных импульсов – 60 нс
• полоса пропускания (A-OUT) – 150 МГц
• коэффициент усиления (A-OUT) – 100
• выходной уровень (D-OUT) – ТТЛ
• напряжение питания – ±9…12 В
• габариты – 85 x 60 x 25 мм

Усилитель-дискриминатор предназначен для усиления сигнала с выхода ФЭУ и формирования импульсов в режиме счета фотонов. Может быть использован совместно со счетчиками фотонов CNT-102 и CNT-202.

Усилитель имеет входной разъем INPUT, на который следует подавать сигнал с выхода ФЭУ или другого источника. Входное сопротивление усилителя составляет 50 ом. Усиленный сигнал поступает на аналоговый выходной разъем A-OUT. С этого разъема сигнал можно подавать на АЦП, осциллограф или другую систему регистрации. Коэффициент усиления аналогового тракта равен 100, выходное сопротивление составляет 50 ом. Усиленный сигнал поступает также на компаратор, где сравнивается с пороговым напряжение. Пороговое напряжение задается с помощью подстроечного резистора. Приведенный ко входу порог дискриминации составляет 0…+25 мВ или 0…–25 мВ в зависимости от положения перемычки. С выхода компаратора сигнал поступает на одновибратор, который формирует импульсы формата ТТЛ длительностью 40…50 нс, которые поступают на выходной разъем D-OUT. С этого разъема сигнал можно подавать на счетчик фотонов.

Питание усилителя-дискриминатора осуществляется от внешнего источника.
