Одним из направлений деятельности ООО «IRU» является разработка, установка, настройка и ремонт систем дистанционного контроля температуры на элеваторах и складах, а также выполнение комплекса работ связанных с измерением температур.

При модернизации из релейных шкафов в надсилосном помещении демонтируются релейные блоки и вместо них устанавливаются устройства изображенные на рисунке.

В корпусе прежней системы размещается прибор (рис 1) и 12 разъемов безвинтовых с установленными платами преобразования аналогового сигнала в цифровой ( рис 2), который по RS-48 передается на персональный компьютер.

При дальнейшей модернизации, в плане замены аналоговых термоподвесок на цифровые, система остается прежняя - только в безвинтовом разъеме устанавливается другая плата преобразования (рис 3).

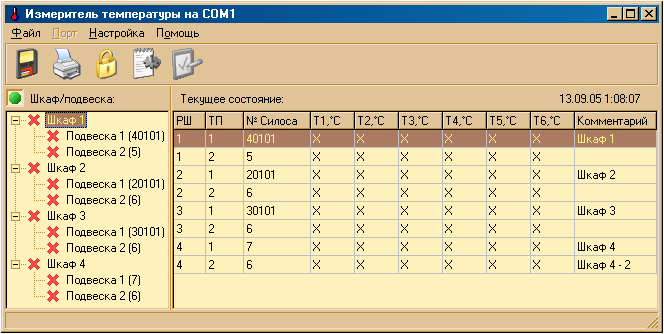

Основное окно выглядит следующим образом

Основная часть окна разделена на две половины. На левой половине расположено дерево шкафов и подвесок, на правой – таблица результатов, в которой отображаются значения температур для всех задействованных датчиков.

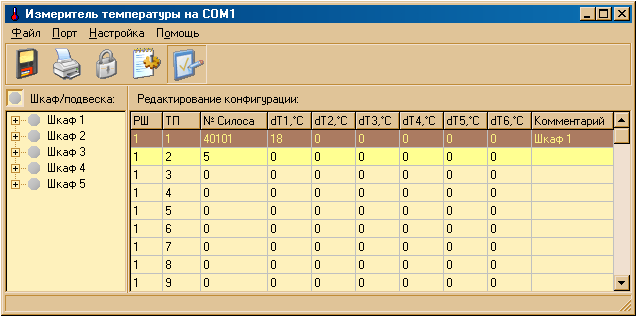

Режим конфигурации

В режиме конфигурации в дереве шкафов отображаются все шкафы и все подвески (по 12 подвесок на шкаф). В таблице отображается номер шкафа (РШ), номер подвески (ТП), номер силоса (№ Силоса), 6 значений корректирующих величин для температур 6-ти датчиков каждой подвески, а также комментарий. Колонки с номером шкафа и подвески не редактируются.

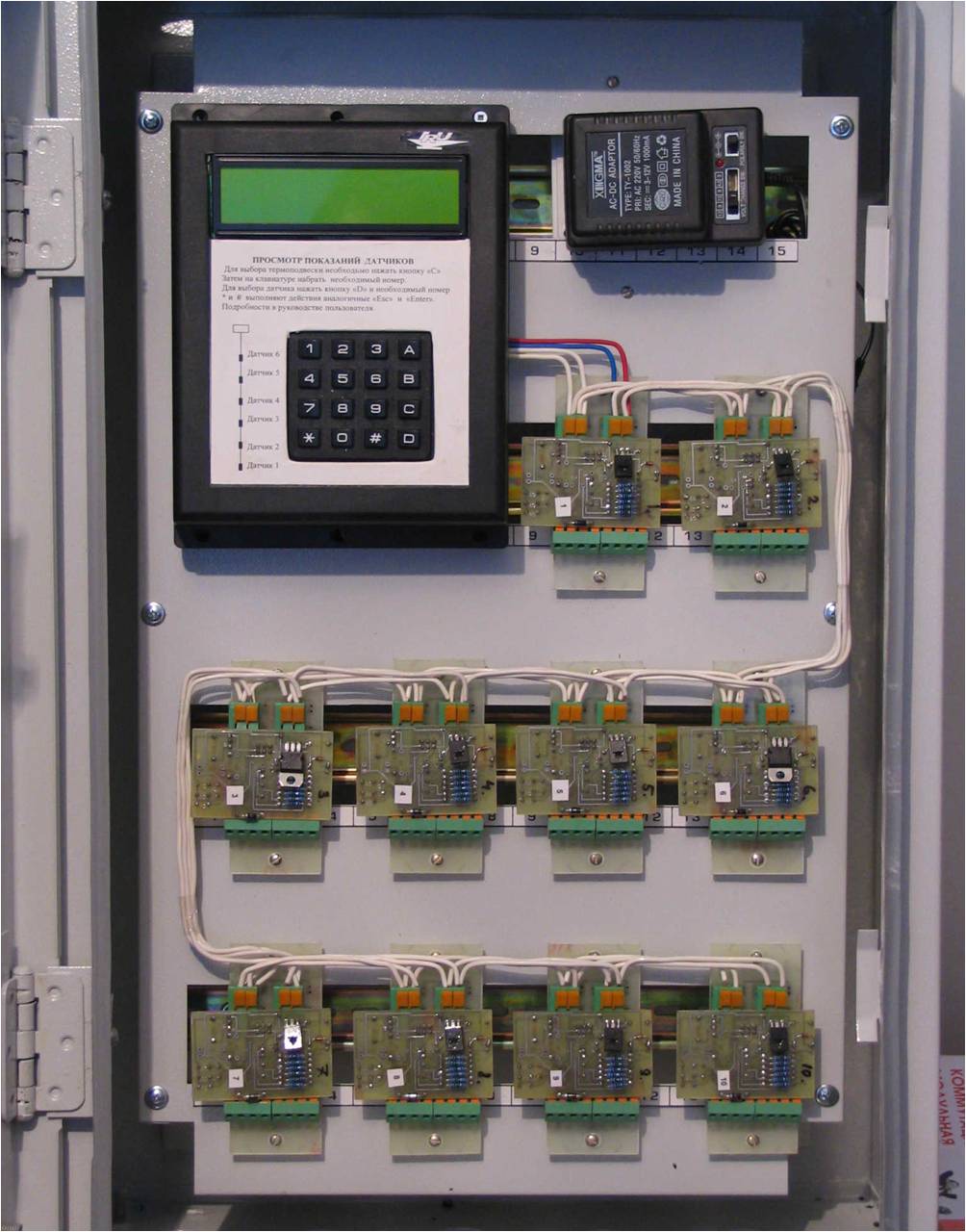

Пример рабочего шкафа системы термометрии
